組件間距計算

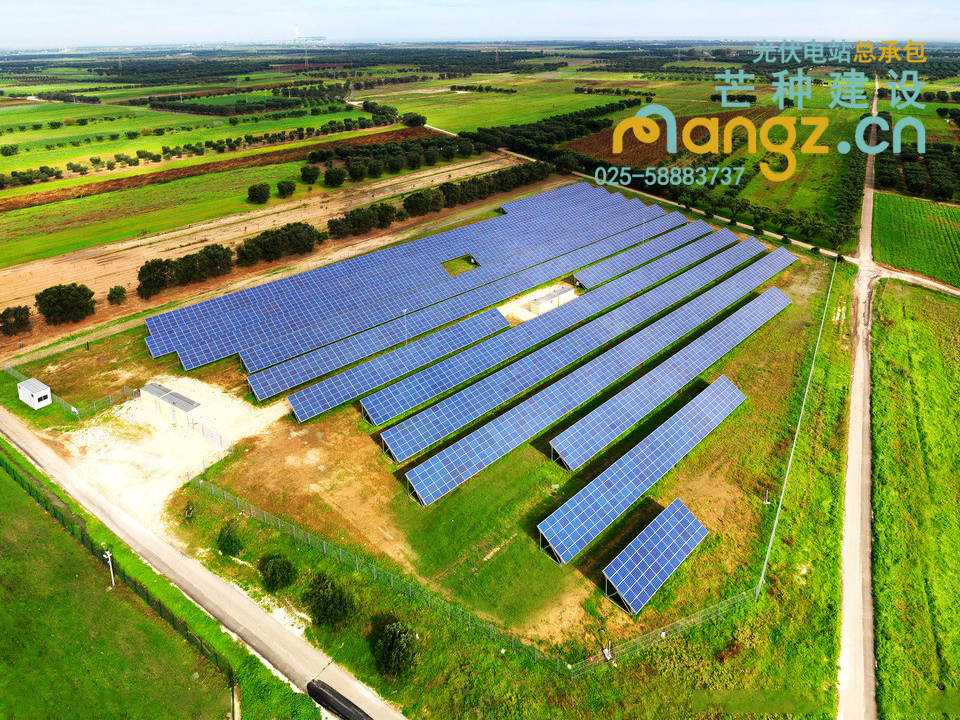

電站總平面布置方案按電池板方陣尺寸和相應電池板陣個數進行規劃布置。

電池方陣的占地面積及布置方式與電站所處地理位置的緯度密不可分。按照經驗，太陽能電池板間的間距要滿足以下條件：如果在太陽高度角最低的冬至那一天，從當地時間午前9時至午后3時之間，其電池板太陽能電池板的影子互相不影響，則對陣列的電池板陣輸出沒有影響。

 固定式電池板陣列前后間距示意如下圖所示：

太陽能電池板與水平面傾斜角度為15度

電池板陣列前后排間距的一般確定原則為：冬至當天9:00～15:00太陽能電池板方陣不應被遮擋。方陣陣列間距或可能遮擋物與方陣底邊垂直距離應不小于D。

計算公式如下：

式中：φ為緯度(在北半球為正、南半球為負)，該項目緯度為北緯φ=31.23度；

電池板安裝傾角a=12°

   雙排橫向排布方式：

       太陽能電池板太陽能電池板尺寸為1650×992mm

       按照電氣專業的布置，2塊組件板橫向長度為L=1.96m（含邊框）

       H電池板固定后的投影高度，經計算：

        H=L×sina=1.642×sin15=0.417m

將上述各數值代入公式計算：D=0.79m
