產品簡介
變電站電器設備交流耐壓諧振裝置主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

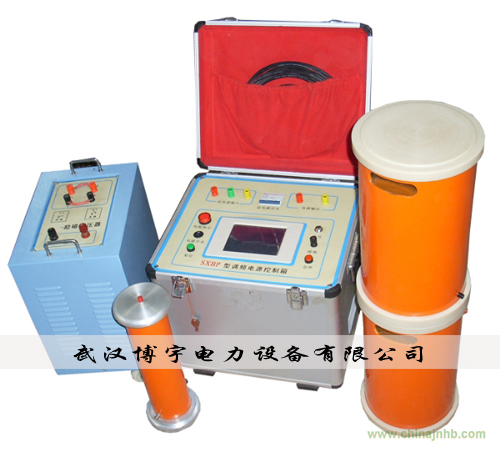

變電站電器設備交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
產品別名
串聯諧振、串聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用、調頻諧振試驗裝置、諧振耐壓裝置、調頻諧振
產品特性
該系列裝置與國內同類產品相比，具有多種關鍵優勢：
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2、變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
產品參數
◆ 額定輸出電壓：0～500KV（AC有效值）及其以下
◆ 輸出頻率：20～300Hz
◆ 諧振電壓波形：純正弦波,波形畸變率＜1.0%
◆ 最大試驗容量：1000KVA及其以下
◆ 工作制：滿功率輸出下,一次連續工作時間15min
◆ 品質因數：30～90
◆ 頻率調節靈敏度：0.1Hz,不穩定度＜0.05%
◆ 工作電源：380/220V±15%/50Hz±5%
◆ 系列產品配置及適用范圍
產品型號名稱
|
試品對象適用范圍
|
主要配置參數
|
變頻源1臺
|
勵磁變1臺
|
諧振電抗器
|
BYXZ27/54/108-108
變頻諧振升壓裝置
試驗頻率：45～300Hz |
31500kVA及以下35kV電力變 |
5kW |
5kVA |
27kV/1A 4臺
頻率≥45Hz |
| 35kV斷路器及閉母線、絕緣子 |
| 10kV（300mm2）電纜2000m |
| 35kV（300mm2）電纜500m |
BYXZ54/108/216-216
變頻諧振升壓裝置
試驗頻率：45～300Hz |
110kVA斷路器及母線 |
10kW |
10kVA |
54kV/1A 4臺
頻率≥45Hz |
| 110kVA GIS≤10隔斷 |
| 35kV（300mm2）電纜1500m |
| 10kV（300mm2）電纜3000m |
| 110kV全絕緣主變壓器 |
BYXZ65/130/260-520
變頻諧振升壓裝置
試驗頻率：45～300Hz |
110kVA斷路器及母線 |
25kW |
25kVA |
65kV/2A 4臺
頻率≥45Hz |
| 110kVA GIS≤10隔斷 |
| 110kV（300mm2）電纜800m |
| 35kV（300mm2）電纜3000m |
| 10kV（300mm2）電纜6000m |
| 110kV全絕緣主變壓器 |
BYXZ250/500-500
諧振升壓裝置
試驗頻率：45～65Hz |
220kVA及以下電壓互感器、電流互感器 |
20kW |
20kVA |
50kV/2A 5臺
頻率：45～65Hz
1000PF分壓器 1臺
|
| 220kVA及以下穿墻套管 |
| 220kVA及以下支柱絕緣子、隔離開關 |
| 220kV及以下斷路器 |
| 220kV及其以下絕緣工器具 |
