產品簡介

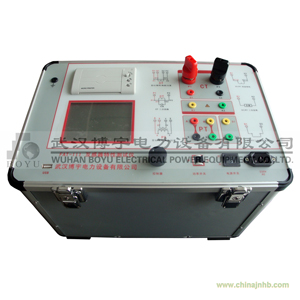

互感器綜合特性測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括：CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
產品別名
互感器伏安特性綜合測試儀、PT伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、FA-103伏安特性測試儀、CTPT特性綜合測試儀
產品特性
? 支持檢測CT和PT
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
? 小巧輕便≤22Kg，非常利于現場測試.
產品參數
| 項 目 |
參 數 |
| 工作電源 |
AC220V±10% 、50Hz |
| 設備輸出 |
0~1000Vrms， 5Arms（20A峰值） |
| 大電流輸出 |
0~600A |
| 勵磁精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
| 二次繞組電阻測量 |
范圍 |
40~300Ω |
| 精度 |
0.5%±1mΩ |
| 二次實際負荷測量 |
范圍 |
0~300VA |
| 精度 |
≤0.5% |
| CT/PT角差測量 |
精度 |
±4min |
| 分辨率 |
0.1min |
| CT/PT比差測量 |
精度 |
≤0.05% |
| 分辨率 |
0.1 |
| CT變比測量 |
范圍 |
1-50000 |
| 精度 |
≤0.5% |
| T變比測量 |
范圍 |
1-10000 |
| 精度 |
≤0.5% |
| 工作環境 |
溫度 |
-10℃~40℃ |
| 濕度 |
≤90% |
| 海拔高度 |
≤1000m |
| 尺寸、重量 |
尺寸 |
380mm×240mm×260mm |
| 重量 |
≤22Kg |
