一、JLH多功能三合一止回閥性能：
JLH多功能三合一止回閥以圓滿地完成三種功能：1、無水錘止回閥 2、截止閥 3、平衡閥。泵停止連轉時，彈簧力先合上閥瓣，因而防止水錘。通過調節開度，可以調節泵的輸出量。裝有指示器，可以用眼睛確認閥門的開度。密封墊用于腈橡膠制作的，因而根本不會泄漏，可以吸收沖力。彈簧是用不銹鋼制作的，因具有很強的耐蝕性。可節約水量的設備材料和費用，縮小安裝空間。由于形狀和結構高等成流線型，因而壓降很小。由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。水平管道，垂直管道上均可安裝。
二、JLH多功能三合一止回閥使用范圍：

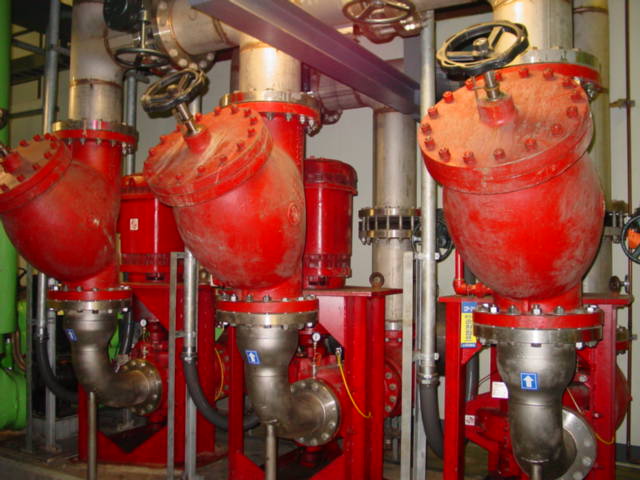

三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝小，二次供水管道的泵出口上，用來防止水泵停止運轉而引起的管道內的介質倒流。
三、主要技術參數：
|
性能
|
ATO-2001
|
ATO-2002
|
|
適合介質
|
水油
|
|
適用壓力
|
最大10kg/cm2
|
20kg/cm2
|
|
適合溫度
|
最高80oC
|
|
允許泄漏量
|
0
|
|
規格
|
DN50-DN800
|
|
連接方式
|
法蘭標準10kg/cm2
|
法蘭標準20kg/cm2
|
|
材質
|
閥體蓋
|
鑄鐵
|
鑄鋼
|
|
閥座
|
鑄鋼
|
|
密封墊
|
丁晴橡膠
|
|
|
閥辨
|
鑄鋼
|
鑄鋼
|
|
彈簧
|
不銹鋼
|
四、主要外形安裝尺寸：
|
公稱
通徑
|
安裝
方式
|
結構長L(mm)
|
管螺及法
蘭直徑
|
開啟高
度H(mm)
|
螺栓孔中
心距
|
螺栓孔
數和直徑
|
重量kg
|
|
50
|
法蘭
連接
|
230
|
160
|
210
|
125
|
4-18
|
16
|
|
65
|
290
|
180
|
250
|
145
|
4-18
|
24
|
|
80
|
310
|
195
|
290
|
160
|
8-18
|
35
|
|
100
|
350
|
215
|
320
|
180
|
8-18
|
50
|
|
125
|
400
|
245
|
380
|
210
|
8-18
|
72
|
|
150
|
480
|
280
|
420
|
240
|
8-18
|
98
|
|
200
|
533
|
335
|
500
|
295
|
12-23
|
150
|
|
250
|
622
|
405
|
580
|
355
|
12-25
|
230
|
|
300
|
698
|
460
|
730
|
410
|
12-25
|
390
|
|
350
|
787
|
520
|
830
|
470
|
16-25
|
500
|
