YZS-3全自動液壓重型動力觸探儀

一、全自動液壓重型動力觸探儀概述：

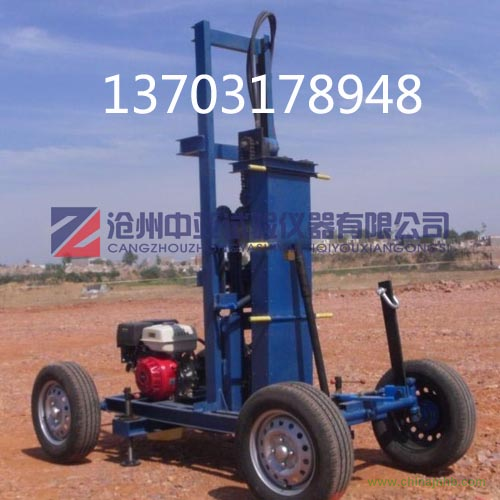

1、YZS-3型重型液壓動力觸探儀是我廠在ZDT-Ⅱ型重型電動動力觸探儀的基礎上改進的新型產品，它除了有電動產品能解決人工操作中慢、累、用人多的缺點外，又解決了由于野外作業缺少電源和接電不方便的問題，在機械方面我們保證穿心錘的質量（65.3kg）和落距（760mm）的準確性。

2、速度：18擊/分+3擊。

3、總質量：500kg（含附件）

二、全自動液壓重型動力觸探儀開箱試機及使用：

1、先將儀器放置地面較平處將其放穩調平。

 2、發動汽油機，先讓汽油機空轉1-2分鐘，這時向上搬動手動閥門將擊錘架子升起來，升到可以將探桿接上即可，不易升的太高。（上探桿前一定要先上好安全擋桿）

3、升起后將有探頭的探桿裝在擊錘架下的套孔內，上第一根探桿時主架子底下要裝上將探桿找正居中的角鐵，對好后，先將安全擋桿取下，向下搬動手動閥門將擊錘架慢慢落下接好后。還要讓提擊錘架子的升降油缸繼續下降到底才可工作，再將讓探桿找正居中的角鐵去掉。

4、由于本機是以汽油機為主動力，以液壓機為傳動動力，所以本機沒有計數和自動停機功能，擊到所需錘擊數后，要人工停機

5、打下第一根探桿后，再按上面的步驟將擊錘架子升起來，上好第二根探桿，重復上面步驟工作即可。

三、全自動液壓重型動力觸探儀類別及規格：

1、輕型：

錘重：10kg

落距：500mm

探頭：圓錐頭錐度60，椎體直徑40

貫入指示：Np貫入30mm的錘擊數

觸探桿外徑：25mm

2、重型：

錘重：63.5kg

落距：760mm

探頭：圓錐頭錐度60，椎體直徑74

貫入指示：Np貫入10mm的錘擊數

觸探桿外徑：42mm

3、超重型：

錘重：120kg

落距：1000mm

探頭：圓錐頭錐度60，椎體直徑74

貫入指示：Np貫入10mm的錘擊數

觸探桿外徑：42mm-63mm

四、全自動液壓重型動力觸探儀試驗程序：

1、貫入前,觸探架安放平穩,保持觸探孔垂直。

2、貫入時,使穿心錘自由下落距為76 cm,并及時記錄貫入深度并記錄每貫入10 cm的實測擊數N。

3、當觸探桿長度L>2 m時錘擊數按下式進行校正:

N63.5=d·N（1）

式中:N63.5為重型動力觸探儀試驗錘擊數;d為

觸探桿長度校正系數,按表1確定。

 對地下水位以下的中粗礫砂和圓礫、卵石錘擊數按下式進行修正。

N63.5=1.1N′63.5+1.0 （2）

式中:N′63.5為觸探桿長度校正后錘擊數。

4、指標的應用:根據重型動力觸探錘擊數按表2確定容許承載力。

五、全自動液壓重型動力觸探儀數據分析：

在承載板檢測地基承載力的實驗點附近，我們采用重型動力觸探儀對地基承載力進行了檢測，通過對數據分析，得到每進尺10 cm與錘擊數的關系圖1， 每進尺10 cm與錘擊數的關系根據承載板法測試的中粗砂地基承載力,并與重型觸探儀實際測試結果進行比較，按錘擊16次進尺60 cm時，地基承載力為0.3 MPa，此時每10 cm進尺需錘擊4~6次，公式為：

[δ]=ξ×（6次/10 cm） （3）

δ=ξ×（N次/10 cm） （4）

式中:[δ]為實際地基承載力0.3 MPa;ξ為比例系數,與中粗砂的含水量、細度模數等有關;δ為實測地基承載力;N為每進尺10 cm的錘擊數。因地基土上部擾動破壞，地基承載力變化較大，統計每10 cm進尺深度時,應去掉前6次錘擊數，從第7次開始算起,累計進尺深度不小于60 cm（包括前6次進尺深度）。根據實驗數據分析，總結重型動力觸探試驗錘擊數與中粗砂地基承載力對應見表3。
