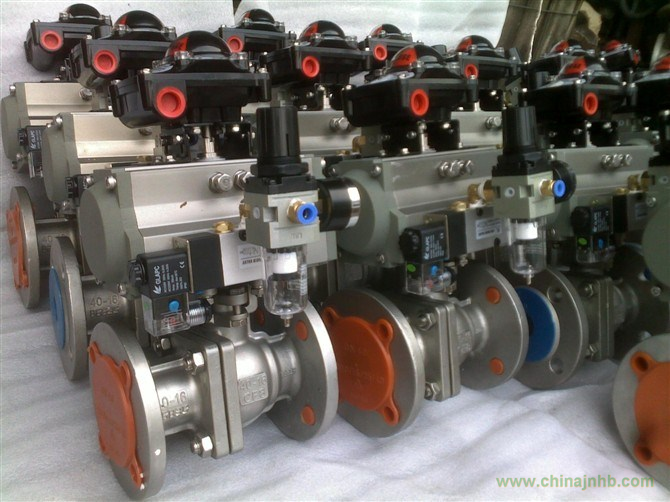

氣動不銹鋼球閥
氣動不銹鋼球閥概述
氣動o型切斷球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
氣動不銹鋼球閥技術參數和性能
| GTD/ATD氣動執行機構技術參數 |
閥 體 參 數 |
| 類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN15～200mm |
| 氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
| 輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
| 單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
| 工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE、PPL、金屬密封 |
| 動作范圍 |
0～90°±5° |
溫 度 |
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
| 接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| GTD110～GTD350/ATD100～200 G1/4″ |
| 閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
連線簡單，結構緊湊、阻力小、動作穩定 |
氣動不銹鋼球閥外形尺寸
| 公稱通徑DN |
L |
L1 |
H |
D |
D1 |
執行器型號 |
| 壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
僅供參考 |
| 15 |
130 |
140 |
182 |
95 |
65 |
ATD-50 |
| 20 |
140 |
140 |
186 |
105 |
75 |
ATD-50 |
| 25 |
150 |
158 |
208 |
115 |
86 |
ATD-63 |
| 32 |
165 |
158 |
212 |
136 |
100 |
ATD-63 |
| 40 |
180 |
210 |
269 |
146 |
110 |
ATD-75 |
| 50 |
200 |
248 |
295 |
160 |
125 |
ATD-88 |
| 65 |
220 |
248 |
306 |
180 |
145 |
ATD-88 |
| 80 |
250 |
268 |
329 |
195 |
160 |
ATD-100 |
| 100 |
280 |
345 |
384 |
215/230 |
180/190 |
ATD-125 |
| 125 |
320 |
410 |
420 |
245/270 |
210/220 |
ATD-145 |
| 150 |
360 |
438 |
440 |
280/300 |
240/250 |
ATD-160 |
| 200 |
400 |
487 |
506 |
335/360 |
295/310 |
ATD-190 |
