雙向呼吸閥產品概述http://www.famen21.com/html/135.html

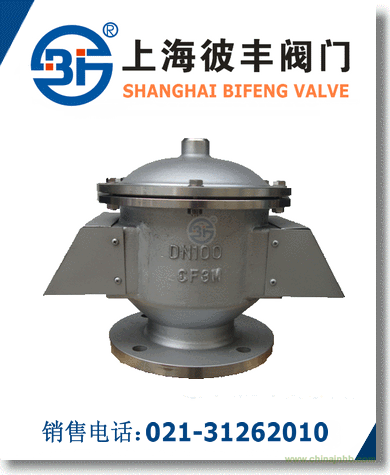

雙向呼吸閥，又名不銹鋼銹鋼雙向（嘴）呼吸閥，雙嘴呼吸閥，該呼吸閥是本公司在普通全天候呼吸閥基礎上的改進的更新換代產品，采用雙嘴結構，具有通風量大，泄漏量小，耐腐蝕等特點，是固定頂式儲罐上的理想安全設備。
雙向呼吸閥維護保養方法
1、存放：
以上產品在運達工地后，若暫時不安裝或以后工廠大修、檢修，應存放在有防雨設施的倉庫中；全天候呼吸閥系列產品在運輸時不得倒置。
2、維護：
a、
對機械呼吸閥系列產品，工作人員應每月上罐頂檢查一次，檢查閥盤、閥座、閥桿、閥套等部位是否有灰塵、污垢，若有，應清理干靜；每半年，給閥套、閥桿擦拭一遍變壓器油。
b、
每半年工作人員應檢查阻火呼吸閥的阻火層一次，若發現有污漬、雜質堵塞阻火層，應取下阻火層，用相對應的溶劑清除污漬，然后用清水將阻火層清洗干靜，放在通風吹干后再放入殼體內。
c、
不銹鋼銹鋼雙向防爆呼吸閥產品殼體內外表面的油漆應每年重新涂刷一遍。
雙向呼吸閥主要零部件及參數
|
閥體材料
|
不銹鋼
|
|
正壓閥盤材料
|
304、316、鋁合金
|
|
負壓閥盤材料
|
304、316、四氟PTFE
|
|
公稱壓力
|
1.6MPa
|
|
公稱口徑
|
DN25-250
|
|
環境溫度 ℃
|
-30~60
|
雙向呼吸閥操作壓力：
|
A級
|
+355Pa (36毫米水柱) -295Pa (30毫米水柱)
|
|
B級
|
+980Pa (100毫米水柱) -295Pa (30毫米水柱)
|
|
C級
|
1765Pa(180毫米水柱) -295Pa (30毫米水柱)
|
雙向呼吸閥國標法蘭連接外形尺寸： GB、JB
|
規格
|
安裝尺寸（毫米）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
DN25
|
70
|
100
|
115
|
180
|
4×10
|
|
DN50
|
110
|
140
|
160
|
255
|
4×12
|
|
DN80
|
150
|
185
|
213
|
260
|
4×16
|
|
DN100
|
170
|
205
|
265
|
290
|
4×16
|
|
DN150
|
225
|
260
|
305
|
330
|
8×16
|
|
DN200
|
280
|
315
|
355
|
350
|
8×16
|
|
DN250
|
335
|
370
|
420
|
400
|
12×16
|
美標法蘭雙向呼吸閥外形尺寸：ANSI、API、ASME
可供JIS標準
|
規格
|
安裝尺寸（mm）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
1"
|
79.5
|
108
|
115
|
180
|
4×15
|
|
2"
|
120.5
|
152
|
160
|
255
|
4×19
|
|
3"
|
152.5
|
190
|
213
|
260
|
4×19
|
|
4"
|
190.5
|
229
|
265
|
290
|
8×19
|
|
6"
|
241.5
|
254
|
305
|
330
|
8×22
|
|
8"
|
298.5
|
343
|
355
|
350
|
8×22
|
|
10
|
362
|
406
|
420
|
400
|
12×25
|
