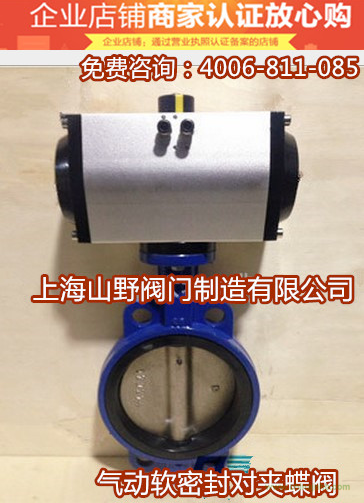

一、對夾式氣動蝶閥概述
D671X氣動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、對夾式氣動蝶閥技術參數和性能
|
GTD/DA氣動執行機構技術參數
|
閥 體 參 數
|
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN40～500mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
PN1.0、1.6MPa
|
|
輸出力矩
|
雙作用：4N.M～10560N.M
|
閥軸材質
|
碳鋼、304/316/316L不銹鋼
|
|
單作用：7N.M～2668N.M
|
閥體材質
|
球墨鑄鐵、 碳鋼、不銹鋼
|
|
工作溫度
|
常溫型：-20℃～80℃（丁腈橡膠O型圈）
|
閥板材質
|
球墨鑄鐵、304/316/316L不銹鋼 、尼龍
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
EPDM、NBR、耐磨橡膠
|
|
動作范圍
|
0～90°±5°
|
結構形式
|
中線型 、無銷型
|
|
接口螺紋
|
GTD40～GTD83/ATD50～ATD88G1/8″
|
溫度
|
EPDM≤80℃；NBR≤68℃
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
適用介質
|
水、空氣、天然氣
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特點
|
用途廣、整體造價低、流量大、流阻小
|
三、對夾式氣動蝶閥外形尺寸
|
公稱通徑DN
|
A
|
B
|
C
|
D
|
E
|
執行器型號
|
|
壓力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
（僅供參考）
|
|
40
|
185
|
282
|
63
|
104
|
32
|
SZ-50
|
|
50
|
185
|
286
|
63
|
104
|
43
|
SZ-50
|
|
65
|
185
|
295
|
70
|
104
|
46
|
SZ-50
|
|
80
|
185
|
300
|
89
|
104
|
46
|
SZ-50
|
|
100
|
215
|
350
|
106
|
115
|
52
|
SZ-65
|
|
125
|
265
|
392
|
120
|
115
|
56
|
SZ-85
|
|
150
|
265
|
430
|
132
|
115
|
56
|
SZ-85
|
|
200
|
300
|
443
|
164
|
127
|
60
|
SZ-95
|
|
250
|
340
|
491
|
200
|
127
|
68
|
SZ-110
|
|
300
|
380
|
565
|
238
|
127
|
78
|
SZ-125
|
|
350
|
485
|
650
|
280
|
164
|
78
|
SZ-160
|
|
400
|
485
|
703
|
302
|
164
|
102
|
SZ-160
|
|
450
|
589
|
811
|
335
|
164
|
114
|
SZ-255
|
|
500
|
638
|
895
|
360
|
164
|
127
|
SZ-300
|
