載展閥門是致力于科研,生產銷售閥門的廠家.閥門質量保證,價格合理.產品均通過ISO9001國際質量體系認證,，閥門采購，首選上海載展
載展閥門是一家經營各類閥門的企業，生產的閥門品種多、規格齊全，質量好、價格優，深受用戶的信賴和好評，主要產品有自控閥系列、調節閥系列、水利控制系列、球閥系列、漿閘閥系列、蝶閥系列、電站閥門、電站閥門等。
載展閥門以開拓創新的精神，不斷吸收國內外的先進經驗，引進一流的管理辦法、先進的生產工藝和完善的檢測設備，并建立了一支高素質的現代化科技隊伍。生產的閥門，除按GB12221－89、GB12238－89、GB/T13927－92等國家和行業標準外，還采用API、ANSI、JIS、BS、DIN、ISO等國際先進標準進行設計、制造與檢驗，以保閥門在各種壓力、溫度、介質不同條件下的密封性、抗磨性、耐腐性、安全性，確保產品質量，使產品被廣泛應用于石油、化工、制藥、冶煉、印染、食品、造紙、電站等行業，在國內外市場享有良好聲譽。
· 品牌: 載展
· 連接方式: 法蘭
· 材質: 鑄鋼
· 結構形式: 浮動球球閥
主要參數及說明

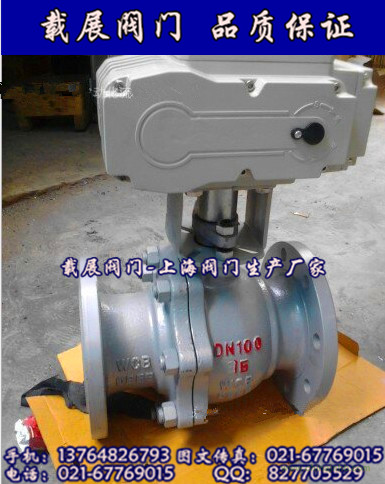

電動球閥 特點
電動球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置
電動球閥 Q941F 選項參數
電動執行器選配：FT系列執行器
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.
電動球閥 Q941F球閥閥體參數
公稱壓力：PN1.6、2.5、4.0Mpa
連接方式：法蘭 （二片式、三片式）
閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
閥球材質：不銹鋼CF8（304）、CF8M（316）
密封材料：PTFE、PPL
閥桿材質：304、316不銹鋼
適用溫度范圍：-20℃～232℃～350℃，金屬密封：450℃~600℃
適用介質：水、油、氣、粉末，各種有機溶劑等某些腐蝕性液體（W·O·G）
電動球閥 Q941F主要技術參數
|
空氣驅動
|
壓縮空氣4-6bar(可帶手輪)
|
|
電驅動
|
DC24V、AC220V、AC380V
|
|
公稱通經
|
15～250mm
|
|
公稱壓力
|
1.6～4.0Mpa
|
|
適用溫度
|
PTFE：-29～+178℃
|
|
EK：-29～+250℃
|
|
連接方式
|
法蘭
|
|
閥結構
|
兩塊式
|
|
閥體材質
|
316L、316、304、304L、碳鋼
|
|
閥球材質
|
316L、316、304、304L
|
|
密封材質
|
PTFE、EK
|
|
適用介質
|
氣體、水及油類等
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
Q941電動法蘭球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q941F/PPL型不銹鋼電動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用電缸式執行機構。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
|
不銹鋼電動球閥性能參數:
|
公稱通徑DN(mm)
|
DN15～DN400
|
|
公稱壓力
|
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
介質溫度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5級標準
|
|
球體轉角
|
90°
|
|
閥體材制質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
聚四氟乙烯(常溫)、特制PPL(高溫)
|
|
防爆級組
|
dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
|
|
固有可調比 R
|
100:1
|
|
【產品出廠前均已經過各項嚴格品質管制作業及性能試驗,自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害,外力破壞,及未經本公司同意而私自拆卸者不在保固范圍之列。】
【訂貨須知】：
客戶對產品如果有特殊要求,必須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑,全通徑,縮徑,管道尺寸
使用介質和溫度,壓力范圍
實驗,檢驗標準及其他要求
本廠可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的
條件下簽訂合同。
注：如需具體的布局尺度和內件資料等,請供給具體的技術參數致電上海載展閥門
