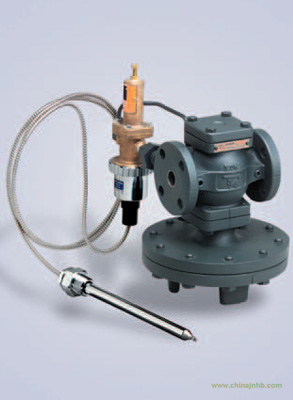

OB-2000（溫度調整閥）
大容量
* 容量大，控制精確
* 溫度范圍大
* 閥門泄漏量達到 ANSI 的 4 級標準
|
|
|
|
|
OB-2000（溫度調整閥）
|
|
大容量
* 容量大，控制精確
* 溫度范圍大
* 閥門泄漏量達到 ANSI 的 4 級標準
|
|
|
特點
|
膜片式 / 大容量 / 用于供熱
|
|
類別
|
溫度調節器
|
|
類型
|
Pilot operated diaphragm type
|
|
仕様
|
適用流體
|
蒸汽
|
|
最高壓力
|
2.0MPa
|
|
最高溫度
|
220degree(C)
|
|
連接方式
|
JIS Rc, JIS 10K FF, JIS 20K RF
|
|
感熱筒最高壓力
|
1.0 MPa
|
|
設定點的范圍
|
-8-15°(C) , 10-36°(C) , 30-62°(C) , 55-94°(C) , 80-127°(C) , 115 - 183°(C)
|
|
感熱筒最高溫度
|
Upper set point + 20°(C)
|
|
材料
|
閥體
|
球墨鑄鐵
|
|
閥門
|
不銹鋼
|
|
閥座
|
不銹鋼
|
|
膜片
|
不銹鋼
|
|
感熱筒
|
銅 (鍍鎳鉻)
|
|
* 標準容量的長度為 2m。
也可提供 3m 或 5m。
|
受注品（ねじ込み）
|
呼び徑
|
L(mm)
|
H(mm)
|
質量(kg)
|
価格（円）
|
Cv値
|
|
15A(1/2)
|
150
|
244
|
14.1
|
264,000
|
5.0
|
|
20A(3/4)
|
150
|
244
|
14.1
|
264,000
|
7.2
|
|
25A(1)
|
160
|
251
|
18.1
|
281,000
|
10.9
|
|
32A(1 1/4)
|
180
|
282
|
21.6
|
290,000
|
14.3
|
|
40A(1 1/2)
|
180
|
282
|
21.6
|
294,000
|
18.8
|
|
50A(2)
|
230
|
319
|
32.7
|
336,000
|
32
|
|
※価格は予告なく変更することがあります。
受注品（JIS 10KFF,JIS 20KRF)
|
呼び徑
|
L(mm)
|
H(mm)
|
質量(kg)
|
価格（円）
|
Cv値
|
|
15A(1/2)
|
146
|
244
|
15.6
|
279,000
|
5.0
|
|
20A(3/4)
|
146
|
244
|
16.1
|
280,000
|
7.2
|
|
25A(1)
|
156
|
251
|
21.1
|
297,000
|
10.9
|
|
32A(1 1/4)
|
176
|
282
|
24.1
|
321,000
|
14.3
|
|
40A(1 1/2)
|
196
|
282
|
24.6
|
326,000
|
18.8
|
|
50A(2)
|
222
|
319
|
35.7
|
376,000
|
32
|
|
65A(2 1/2)
|
282
|
374
|
63.3
|
575,000
|
54
|
|
80A(3)
|
302
|
400
|
70.3
|
603,000
|
70
|
|
100A(4)
|
342
|
489
|
110
|
813,000
|
108
|
|
※価格は予告なく変更することがあります。
