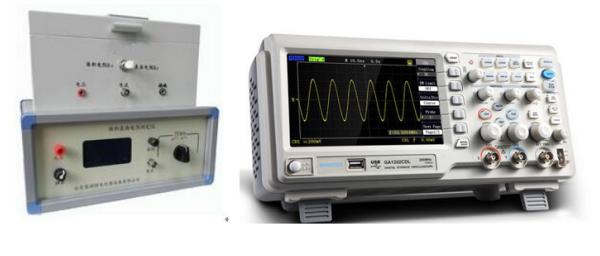

DCD-100型儲能電介質充放電測試系統

關鍵詞：儲能，電介質，充放電

目前常規的方法是通過電滯回線計算高壓下電介質的能量密度，測試時，樣品的電荷是放回到高壓源上，而不是釋放到負載上，通過電滯回線測得的儲能密度一般會大于樣品實際釋放的能量密度，無法正確評估電介質材料的正常放電性能。DCD-100儲能型電介質充放電測試系統專為研究?jī)?chǔ)能電介質材料快速充放電性能而設計，適用陶瓷、薄膜材料，可進行變溫下的欠、過阻尼充放電測試。是目前研究?jī)?chǔ)能材料的重要科研設備，是目前高等院校和科研院所的shou選設備。

一、產品特點：

1、內置直流高壓模塊，zui大電壓：10kV，20KV 多種可選，電流：0-5mA；

2、通過電流探頭監測放電電流，zui高可達100A-200A；

3、可以實現欠阻尼和過阻尼兩種測試模式，欠阻尼測試時，放電回路短路，不使用電阻負載，過阻尼測試時，使用較大的高精度無感電阻作為放電負載；

4、通過示波器采集數據，并能直接計算儲能密度；

9、專業的載樣平臺，適用于陶瓷和薄膜樣品測試；

10、可以變溫測試，0-250℃；

11、可以疲勞測試，飽和極化，剩余極化等功能

12、本系統采用特殊高壓開關，通過單刀雙擲控制充電和放電過程，開關可以承受10kV高壓，寄生電容小，動作時間短；

二、主要參數

1、電流探頭帶寬：120MHz

2、峰值電流：0-100A，150 A(多種電流可監測）

3、電流采集精度：1mA

4、高壓源模塊：3KV，5KV， 10kV，15KV多可選（電流：0-5mA）

5、開關適用：100萬次，zui高耐壓15kV。

6、溫控范圍：0-250℃。

7、溫度穩定性和精度：0.1℃

8、測試樣品：薄膜，厚膜，陶瓷，玻璃等

9、可以疲勞測試，飽和極化，剩余極化等多種參數測試

10、可以配合各種極化設備進行多種壓電材料和介電材料的測試
