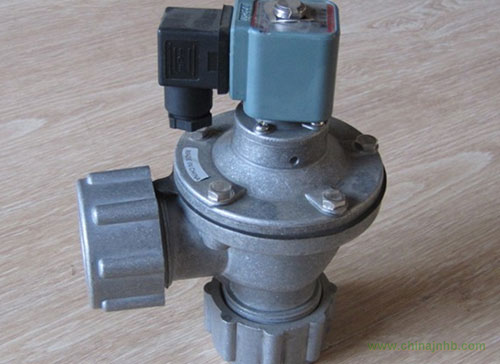

直角式電磁脈沖閥產品介紹
直角式電磁脈沖閥為直角型閥其進出口之間的夾角為90℃，它適用于儲氣筒與除塵噴吹管的安裝連接，氣流暢通，能提供符合要求的清灰氣脈沖。直角式電磁脈沖閥是脈沖噴吹清灰系統的執行機構和關鍵部件，閥內的膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號使電磁脈沖閥銜鐵移動，后氣室放氣孔打開，后氣室迅速搶奪，膜片后移，壓縮空氣通過閥輸出口噴吹，脈沖閥處天“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。
直角式電磁脈沖閥安裝注意
a、使用前注意檢查元件是否在運輸過程中損壞。
b、安裝前應先通氣清理供氣管道內雜物、安裝時注意氣體流動方向及接管是否正確。
c、在安裝時所有的O型密封圈都要涂上合適的潤滑劑。
d、電磁脈沖閥線圈上共有三個插腳，并配有專用插頭，其中一個有""符號的為接地插腳，用戶可根據需要決定是否接地。（一般情況下，電壓小于36V時可不接地，大于36V時就應接地。）另二個為線圈電源插腳，分別與脈沖噴吹控制儀對應順序的端子和閥用公共線的端子相連接。注意電壓是否符合要求。
e、除塵器分氣箱（包括接管）由用戶自定，分氣箱容量應滿足提供電磁脈沖閥工作穩定的氣源，分氣箱內壁應清潔無鐵銹等雜物，分氣箱無泄漏，并符合有關安全的各項要求。
f、該閥與氣包及噴吹連接管的密封件適用溫度為-10℃～70℃。如需高溫密封件，請訂購時另行注明。

直角式電磁脈沖閥應用過程
a、開啟電壓試驗：在電磁脈沖閥的進氣口接入氣源壓力為標稱壓力的潔凈空氣，在電磁閥上輸入標稱電壓的85%，寬度為0、03s的電信號，檢查電磁脈沖閥開啟是否正常。
b、關閉氣壓試驗：在電磁脈沖閥的進氣口接入氣源壓力為0.1MPa的潔凈空氣，輸入關閉閥門的電信號，檢查電磁脈沖閥是否可靠關閉。
c、耐壓性能試驗：在電磁脈沖閥的進氣口接入氣源壓力為0.8MPa的潔凈空氣，持續60min，檢查電磁脈沖閥上各密封部位的滲漏氣情況。
d、絕緣電阻試驗：
(1)、用500V、量程范圍為0MΩ～500MΩ，精度為1級的兆歐表，在規定的環境條件下，測量電磁線圈對外殼的絕緣電阻。
(2)、將閥置于調溫調濕箱內，把溫度設定在35度，相對濕度為85%的條件下，在電磁線圈與閥體間施加50Hz、250V的正弦交流電壓，歷時1min，檢查是否有擊穿現象。
e、抗振動試驗：將閥固定在振動試驗工作臺上，承受振動頻率為20Hz、全幅值為2mm、歷時30min的振動后，檢查閥各部分的緊固件是否有松動現象，工作是否正常。
f、膜片使用壽命試驗：在電磁脈沖閥的進氣口接入標稱壓力的潔凈空氣，在電磁閥上輸入寬度為0、1s、間隔為3s的標稱電壓值，并記錄閥連續或累計工作次數。
直角式電磁脈沖閥技術指標
工作壓力：0 3-0 6Mpa工作介質：清潔空氣
電壓：Dc24v/Ac220v 電流：800mA/60mA
使用環境：溫度一10℃～55℃空氣相對溫度不超過85％
膜片壽命：100萬次或2～3年
