一、概述

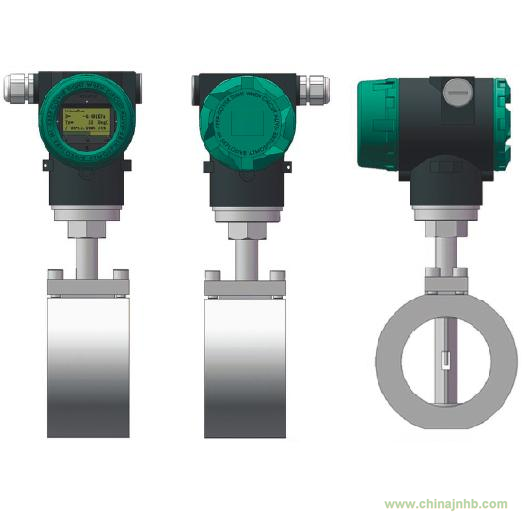

    DWRB熱式渦街流量計是在漩渦發生體上,采用熱式流速傳感器,對渦街頻率進行檢測,是目前最先進的具有寬測量比特長的氣體專用熱式渦街流量計。
    DWRB熱式渦街流量計中采用一體化溫度、壓力補償結構.不需要再單獨加溫度、壓力補償,漩渦發生體采用了硅基微機械加工技術、薄膜成型技術制作的熱式流速傳感器,實現了100:1的寬量程比.標準配備有LCD顯示功能、模擬輸出(4～20mA)、脈沖輸出、瞬時流量、累積流量;另外還配置了RS485通訊功能。

二、產品特點

    ●專用的熱式渦街探頭消除振動影響精度1%
    ●量程比達100：1
    ●全焊接或鑄造結構，密封性強
    ●溫壓補償一體化設計
    ●智能HART通訊減少了不必要的現場操作
    ●同時顯示瞬時流量與累積流量，不必輪流切換
    ●先進的傳感器結構設計，無活動部件，無磨損，壓損小
    ●結構簡單，長期穩定

三、技術參數

    ●介質溫度：-40℃～200℃
    ●不確定度：0.5級，1.0級
    ●量程比：100：1
    ●材    質：304不銹鋼,其他材質協議訂貨
    ●雷諾數：正常2x10 -7x10 擴展1x10 -7x10
    ●防護等級：IP67
    ●防爆等級：隔爆型：EXdⅡCT4
    ●環境溫度：-20℃～75℃
    ●電磁兼容性（EMC）:IEC61000-4-2～5
    ●定    義：3級
    ●頻率范圍（IEC61000-4-3）:20～1000MHz
    ●輻射抑制（EN55011）限制等級B
    ●符合NAMUR 推薦標準
    ●外    殼：鑄鋁，環氧樹脂噴涂，丁晴橡膠O型環
    ●輸出信號：瞬時流量：(4～20)mA DC
    ●累積流量：脈沖輸出
    ●輸出阻抗：Rmax:(Vs-12)/0.02(Ω)
    ●其中Vs為電源電壓
    ●負載能力：防爆型負載≤300Ω
    ●非防爆型負載≤500Ω

   產品尺寸圖

四、產品應用

空氣         天然氣      沼氣          煤氣
干燥氯氣       氧氣       二氧化碳      一氧化碳
氫氣          氬氣       其他烴類氣體

五、 顯示和操作界面

六、產品選型
