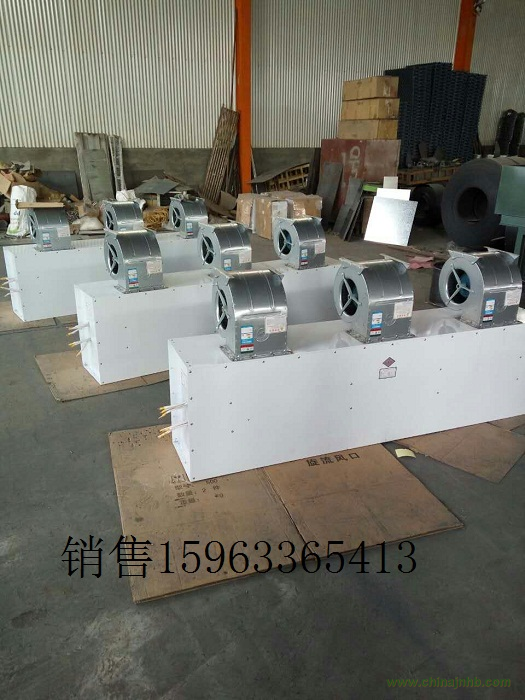

熱風幕 結構與特點 1、該產品主要由外轉子離心風機、上、下導流罩，空氣加熱器等部件 組成。 2、此種熱風幕有適用于熱媒為熱水。 型號、結構說明： GRM S 27 / 4
<>

管排數 風口長度 熱媒為熱水 工業熱風幕 三、熱風幕外形圖及安裝圖 GRMS 型熱風幕總圖：

1

GRMS 型熱風幕主要尺寸： 序號 1 2 3 4 型號規格 GRMS-18/4 GRMS-20/4 GRMS-24/4 GRMS-27/4 A 1935 2135 2535 2835 A1 1870 2027 2470 2770 A2 1300 1500 1900 2200 B 1315 1315 1315 1315 d 70 70 70 70

GRMS 型熱風幕安裝圖：

GRMS 型熱風幕主要安裝尺寸：
2

序 號 1 2 3 4
型號規格 GRMS-18/4 GRMS-20/4 GRMS-24/4 GRMS-27/4

A 2540 2740 3140 3440

A1 1870 2070 2470 2770

A2 1300 1500 1900 2200

H 50 50 50 50

H1 295 295 295 295

H2 354 354 354 354

H3 475 475 475 475

H4 1395 1395 1395 1395
