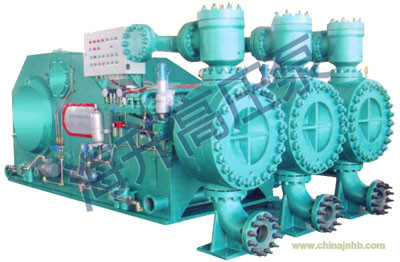

HS3ZM7-45/12高壓隔膜泵外形圖
HS3ZM7隔膜泵技術參數
|
型號：HS3ZM90/12.5-T
|
|
形式：臥式三缸單作用活塞式隔膜泵
|
|
流量m3/h
|
50～90
|
|
出口壓力MPa
|
12.5
|
|
進口壓力MPa
|
≥0.085（正常0.025～0.028）
|
|
輸送介質
|
鋁釩土懸浮液
|
|
介質溫度℃
|
100（最高105）
|
|
介質要 求
|
固體含量g/l
|
260（最大300）
|
|
顆粒分布
|
＜65um%
|
65
|
|
＜300um%
|
90
|
|
＜500um%
|
99.5
|
|
＜750um%
|
100
|
|
活塞直徑mm
|
220
|
|
行程mm
|
305
|
|
泵速r/min
|
26.5～44.3
|
|
主電動機
|
型號：BPY355-4(帶軸流風扇）
|
|
功率KW
|
380
|
|
轉速r/min
|
1489
|
|
電壓V
|
380
|
|
廠家
|
上海電氣集團
|
|
減速機
|
型號
|
ZLYS400-8-II
|
|
速比
|
8
|
|
潤滑油電機
|
型號
|
Y100L-6
|
|
功率KW
|
1.5
|
|
轉速r/min
|
910
|
|
電壓V
|
380
|
|
推進液電機
|
沖洗液電機
|
型號
|
Y802-4W
|
|
功率KW
|
0.75
|
|
轉速r/min
|
1390
|
|
電壓V
|
380
|
|
變頻器
|
型號
|
FRN400P11S-4CX
|
|
輸出功率KW
|
|
|
額定輸出電壓
|
|
|
輸出電流
|
|
|
進口管徑尺寸mm
|
φ219×6U=0.66m/s
|
|
出口管徑尺寸mm
|
φ168×14U=1.44m/s
|
|
設備尺寸（長×寬×高）mm
|
6340×5800×3700
|
|
設備總重量Kg
|
49000
|
