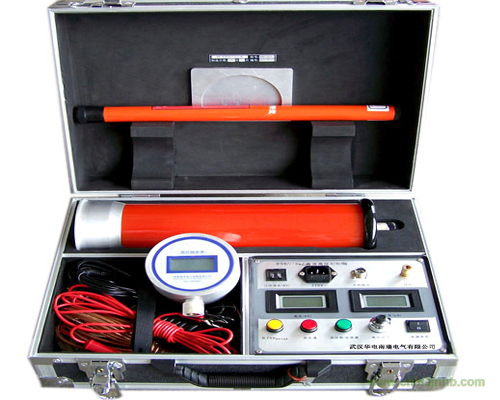

ZGF系列直流高壓發生器
產品簡介
ZGF系列直流高壓發生器是電力部門和工礦企業對避雷器、電纜和高壓設備進行直流耐壓試驗和泄漏電流試驗的專用設備,采用了九十年代新技術、新材料和新器件,具有輸出功率大、體積小、重量輕的特點,有可靠的過壓、過流及零位合閘保護功能,帶0.75倍電壓鎖存功能,并配有時間繼電器,能在試驗中設置定時聲訊報警。整個儀器便于攜帶,操作方便,安全可靠,特別適用于電力部門現場試驗。
產品別稱
直高發、高壓發生器、中頻直流高壓發生器
技術參數
1. 技術條件
l 電源:AC220V±10%,50Hz±1%
l 輸出電壓指示精度:<1級
l 輸出電流指示精度:<1級
l 0.75倍輸出電壓指示精度:<1級,帶鎖存
2. 使用條件
l 相對濕度:25℃時不大于85%,無凝露
l 工作方式:間斷使用30分鐘
l 環境溫度:- 10 ~ 40℃
l 海拔高度:1500m以下

|
額定輸出直流電壓(kV)
|
額定輸出直流電流(mA)
|
額定輸出功率(W)
|
過電壓整定范圍
(kV)
|
重量
|
倍壓箱高度
|
ZGF-60
|
60
|
2
|
120
|
22KV----60KV
|
16
|
0.5
|
60
|
5
|
300
|
0.5
|
60
|
10
|
600
|
0.5
|
ZGF-120
|
120
|
2
|
240
|
42KV---120KV
|
20
|
0.8
|
120
|
5
|
600
|
0.8
|
120
|
10
|
1200
|
0.8
|
ZGF-200
|
200
|
2
|
400
|
72KV---200KV
|
26
|
1.2
|
200
|
5
|
1000
|
1.2
|
200
|
10
|
2000
|
1.2
|
ZGF-300
|
300
|
2
|
600
|
100KV---300KV
|
31
|
1.7
|
300
|
5
|
1500
|
1.7
|
300
|
10
|
3000
|
1.7
|
產品特性
1、直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好;
2、具有過壓、過流、零壓啟動和故障保護功能,電壓保護值可整定,顯示直觀;
3、電壓、電流采用數碼顯示,且通電源就有讀數,方便監視輸出狀態;
4、具有0.75倍電壓換算,方便測試氧化鋅避雷器;
5、產品結構緊湊、體積小、攜帶方便。
