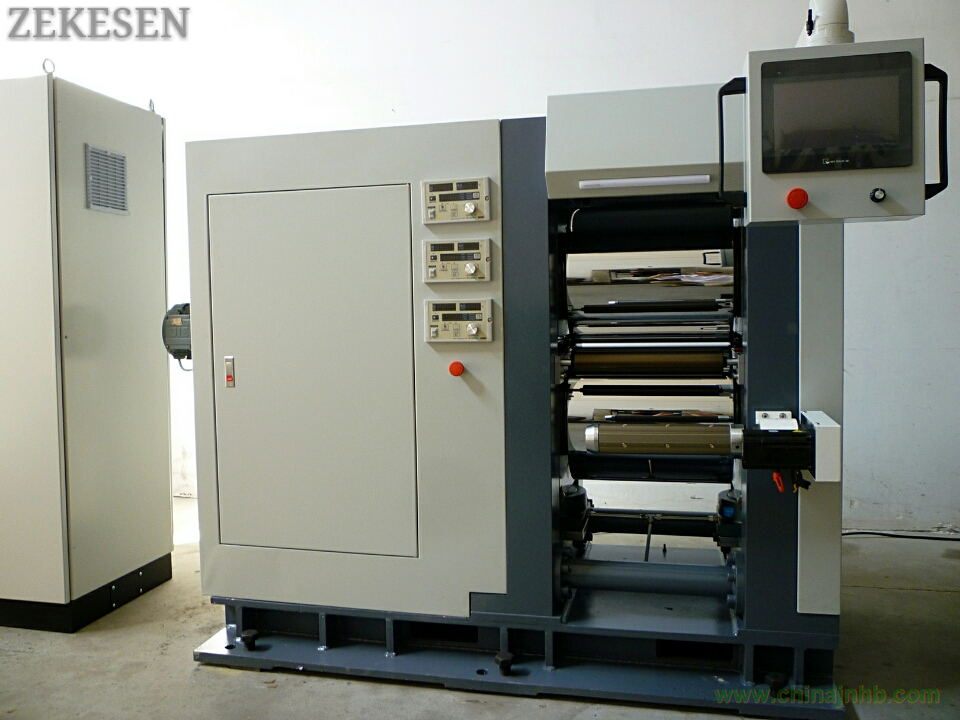

一、石墨膜軋機設備簡介：
1.1 設備的功能、構成及其結構介紹：
1.1.1 功能：用于導熱石墨膜的軋制，實現石墨膜卷料的連續冷壓生產，達到石墨膜冷壓工藝要求的規格尺寸及品質。
1.1.2 構成：主要由以下部分組成：放卷機構，收卷機機構，輥壓系統，驅動系統，液壓系統，控制系統，拆輥裝置等。
1.1.3 結構：兩輥上下水平布置，“口”型鑄造牌坊，軋機軸承頂間隙調整系統，設壓上液壓缸，單電機驅動，齒輪分動箱及聯軸器傳動，整體性底座。設備布置分左式和右式，動力驅動部分在進料端左側的為左式，在右側的則為右式。
1.2 設備工作流程：放卷—極片軋制—收卷。
1.3 總體平面結構簡圖 （見附圖）
1.4 設備主要性能指標
1.4.1主機部分
軋輥尺寸：φ400mm×450mm
軋輥材質：9Cr2Mo(電渣重溶)
軋輥輥面硬度：HRC65-68
輥面淬火層深度：≥10mm，軋輥調質HB280-300。
輥面粗糙度Ra≤0.2um
軋輥圓柱度≤±0.001mm
軋輥裝機徑向跳動公差：≤0.001mm
輥縫調整范圍：0-2.0mm，觸摸屏顯示。
兩輥間最大壓力：100T（氣液增壓泵施壓）
主電機功率：3KW（380V  50HZ變頻調速電機）
碾壓線速度：0-12.5m/min（無級調速）
電氣控制：PLC程控，觸摸屏操作。
主機設備尺寸：（長×寬×高）：2050mm×750mm×1600mm
1.4.2輔機部分
1.4.2.1收放卷機性能指標
極片參數：芯筒為Φ76mm，放卷最大直徑為Φ300mm,極片最大寬度為300mm。
放卷時極片張力控制精度為5%，張力調節（設定）范圍0.5-3.5kgf。
邊緣控制：糾偏精度為≤±0.2mm
張力調節：15N
1.4.2.2芯軸及石墨膜卷尺寸
芯軸材料：金屬、纖維或塑料
芯軸尺寸：收卷、放卷芯軸內徑為3英寸
芯軸長度：≤300mm    卷尺寸：≤Φ300mm
卷重：大于50kg
