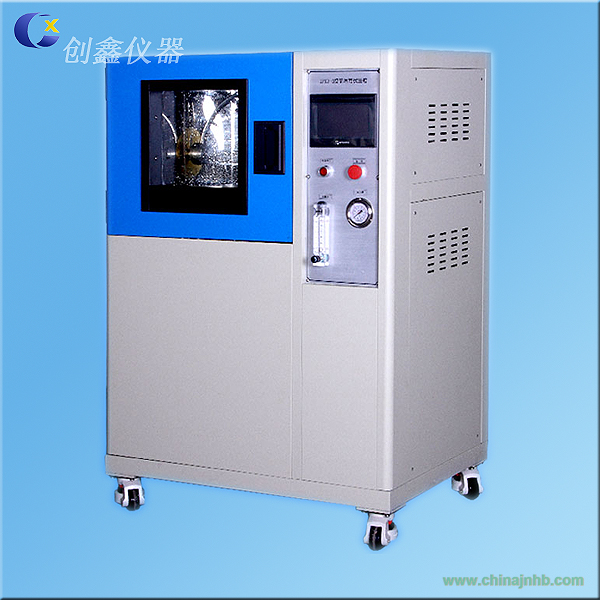

砂塵試驗箱
試驗標準：
符合 IEC60529:2001《Degrees of protection provided by enclosures(IP
Code)》、GB4208-2008《外殼防護等級(IP 代碼)》13.4、13.5
條款與圖 3及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.1、9.2.2條款及圖6的要求。
用途：
本試驗箱用于低壓電器、電機、儀器、儀表、燈具、家用電器等產品，在儲存、運輸和使用過程中往往會受到砂塵環境的影響。尤其是汽車、電器受砂塵的影響更為顯著 。本設備就是采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備，考核試樣在此種環境中的密封性及耐腐蝕程
試驗箱工作原理：
離心風機是使粉塵運動的主要能源，風葉的高運轉使粉塵吸入風機由于風機葉片的離心力的作用粉塵進入粉塵管道。進入管道的風速一般超過7.5m/s（風速過低會使粉塵沉淀在管道中會引起試驗管無法工作）。粉塵管道從上面噴入試驗箱，以＞2米/秒的速度通過樣品。砂塵試驗箱由于工作箱下部為漏斗型，故可使沉淀下來的粉塵滑入到下部的72×50um過濾網上。通過振動電機的振動，小于過濾網孔直徑的粉塵又被離心風機吸入如此往復循環。
抽真空工作原理：
把樣品與吸氣管連接，啟動真空泵、調節手動閥所需的流量，樣品內部空氣經吸氣管進入濾塵器。（濾心可拆下吹清雜質），過濾干凈后空氣經壓力表、流量計、由真空泵排出。
產品特點：
1
適用于進行產品的 IP5X、IP6X 測試。
2
本防塵試驗箱選用優質材料加工成型，外殼表面及門外壁材料采用優質鋼板，表面靜電彩色噴塑處理，美觀，平整。顏色搭配協調，圓弧型設計，線條流暢自然。
3
內膽材料選用優質不銹鋼板，設計成在工作時是一個密閉，可安置試樣進行外殼密封試驗的空間。室內的樣品架及其它附件配件均為不銹鋼板制作，設計合理，經久耐用。
4
箱門上設置有一個超大觀察窗，箱內有照明裝置，試驗時可以清楚地觀察室內試驗的狀況，試樣清晰可見。箱門采用雙層硅膠密封條，密封嚴密，開關方便。箱內特別設計有安置樣品的裝置。
5
設備的底部有可更換灰塵的裝置，可以很方便地將使用過的灰塵100％地更換。
6
為了保證粉塵不粘在箱壁上和凝結，安裝了一套特殊的裝置，裝置可以保證粉塵不粘在箱壁上和凝結，該裝置工作時間可調，并可自動交替進行工作。
7
設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。并且，該設備具有容易安裝、操作簡單，基本上不需要日常維護等特點。
8
砂塵試驗箱控制系統：設備主控制器采用松下PLC可編程控制，7寸觸摸顯示屏，采用全中文顯示，可顯示年、月、日、時間、工作時間等。可分別對吹塵風機、粉塵振動和總試驗時間進行控制；此控制器具備下述多種任意設定控制功能；
a. 吹塵時間（停、吹）:連續、周期吹塵任意選擇時間設定
b. 振擊時間:振動和停止振動時間自動交替進行
c. 預設試驗時間:試驗時間最大為99小時59分
d. 通電：斷——通——斷
9
加熱系統：循環風道中裝有加熱器加溫灰塵，避免灰塵凝結，管道包箍式云母片加熱圈熱量安全穩定；
包箍式云母片加熱圈；
10 真空系統：配有真空泵，真空壓、空氣過濾、流量計、調壓三聯件、連接管；
|
技術參數表：
|
|
序號
|
型號
|
CX-SC56A -125L
|
CX-SC56A -500L
|
CX-SC56XA-1000L
|
CX-SC56A -1500L
|
|
1
|
內箱尺寸
|
500*500*500
|
800*800*800
|
1000*1000*1000
|
1000*1500*1000
|
|
2
|
設備外尺寸
|
L950×D720×H1500
|
L1250×D1020×H1770
|
L1450×D1220×H1970
|
L1450*D1720*H1970
|
|
3
|
溫度范圍
|
RT+10~70℃(訂貨時說明)
|
|
4
|
相對濕度
|
45%~75%（不能顯示）
|
|
5
|
金屬篩網標準線經
|
50um
|
|
6
|
線間標準間距
|
75um
|
|
7
|
滑石粉用量
|
2～4kg/m
|
|
8
|
試驗用塵
|
干燥滑石粉
|
|
9
|
噴粉降塵方式
|
自由降塵
|
|
10
|
試驗總時間
|
0-999小時 可調
|
|
11
|
振動時間
|
0-999小時 可調
|
|
12
|
定時精度
|
±1秒鐘
|
|
13
|
外箱材料
|
A3鋼板靜電噴涂
|
|
14
|
內箱材料
|
SUS304不銹鋼板
|
|
15
|
門結構
|
箱門上帶有大型觀察窗，并配有刮塵器
|
|
16
|
保護裝置
|
0-999小時 可調
|
|
17
|
真空度
|
0—10Kpa（可調）
|
|
18
|
抽氣速度
|
0-2400L/小時（可調）
|
0-4800 L/小時（可調）
|
0-6000 L/小時（可調）
|
|
19
|
電源（V）
|
AC220V
|
|
20
|
功率（KW）
|
1KW
|
1.5KW
|
2KW
|
|
21
|
符合標準
|
IEC60529:1989+A1:1999、GB4208、GB7000.（IP5X、IP6X)
|
|
|
|
|
|
|
|
|
|
