射流式潛水曝氣器
新型深水自吸式潛水射流曝氣機結構緊湊，操作維護簡單、安裝方便快捷，在保持低成本特點的同時，性能得到了大幅度的提高，無需壓縮空氣的條件下，潛水曝氣深度可以達到10米，氣泡更細密，提高了空氣與曝氣介質的接觸面積。
結構及工作原理-射流式潛水曝氣器

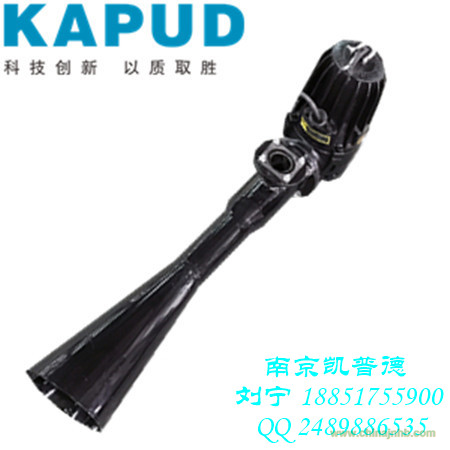

深水自吸式潛水射流曝氣機主要由WQ型潛水排污泵，文丘里管、擴散管、進氣管及消音器等組成。
工作原理為：潛水電泵產生的水流進過噴嘴形成高速水流，在噴嘴周圍形成負壓由進氣管吸入空氣，形成液氣混合流高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域里渦旋攪拌，完成曝氣。
特點與用途-射流式潛水曝氣器
深水自吸式潛水射流曝氣機使水體攪動與充氧同時進行，氣泡細密，既可獲得較高的氧轉移率，又具有葉輪無堵塞優點。強有力的單向液流，造成有效的對流循環，且電機負載隨水位的變化很小，因此更適合在水位變化較大的池中應用。無需壓縮空氣的條件下，最大潛水曝氣深度可以達到10m。成本低，安裝維護簡捷便利。
主要適用范圍有：
1.深水曝氣
2.生化池的曝氣兼攪拌
3.污泥曝氣兼攪拌
4.高濃度有機廢水處理工藝
性能參數
深水自吸式潛水射流曝氣機可在下列條件下正常連續運行：
1.最高介質溫度不超過40℃
2.介質的PH值在5~9
3.介質密度不超過1150kg/m3
型號參數
|
型號
|
功率
|
額定電流
|
轉速
|
進氣量
|
增氧能力
|
進氣管口徑
|
|
Type
|
(kw)
|
(A)
|
(rpm)
|
(m3/h)
|
(kgO2/h)
|
(mm)
|
|
QSB0.75
|
0.75
|
2.9
|
2900
|
10
|
0.50
|
32
|
|
QSB1.5
|
1.5
|
3.7
|
2900
|
22
|
1.26
|
32
|
|
QSB2.2
|
2.2
|
5
|
2900
|
35
|
2.30
|
50
|
|
QSB3.0
|
3.0
|
6.4
|
2900
|
50
|
2.80
|
50
|
|
QSB4.0
|
4.0
|
8.2
|
2900
|
75
|
3.75
|
50
|
|
QSB5.5
|
5.5
|
12.4
|
1470
|
85
|
6.00
|
50
|
|
QSB7.5
|
7.5
|
16.3
|
1450
|
100
|
7.90
|
50
|
表中進氣量及增氧能力是在標準試驗條件下（20℃水溫、氣壓101.325kPa）曝氣機潛水深度3m，試驗介質為清水的試驗值。如潛水深度或進氣量大于表中的數值，需用戶提供潛水深度和進氣量，以便本公司設計和提供優化的設備在中度污水中，增氧能力應乘以0.85后作為設計依據
選型與安裝
需本公司協助選型時，用戶應提供池型及尺寸、介質特性、所需進氣量、潛水深度等相關數據，以便本公司設計和提供優化的設備，更好地滿足用戶的需求。深水自吸式潛水射流曝氣機的安裝形式有自耦安裝式和移動式安裝兩種。自耦安裝方式是將曝氣裝置和專用的底座固定在水池底部，在池頂安裝好配套的支撐塊，用導軌使兩者相連，電泵與一特定支架連接好，沿導軌下滑達到底座出口位置，通過泵自重，自動耦合密封。自耦式安裝無需安裝或維修人員進入水坑即可提升和安裝電泵，從而維護方便、快捷、安全。移動式安裝方式是將深水自吸式潛水曝氣機安裝于池底，依靠自重定位，具有安裝位置變動靈活、成本較低等特點。
