磁翻板液位計

產品簡介:

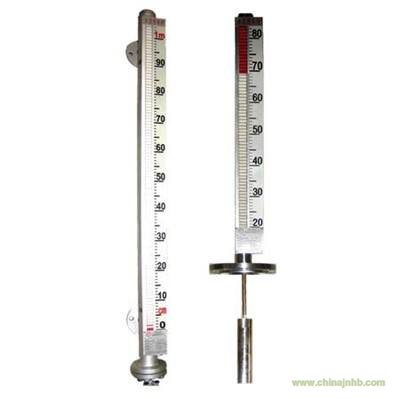

     XSH-YB-Y4磁翻板液位計是我公司在長期生產板管式液位計基礎上，借鑒和吸收國內外先進技術、生產工藝和設計理念，自行設計生產的內浮子式液位計。儀表的承壓零件 均使用 不銹鋼等材料，在結構設計上減少了密封結合面，使儀表的安全性、穩定性和可靠性實現突破。另外，液位顯示清晰醒目。同時，可以配合變送器使用，使信號輸出 多樣，并可以實現信號遠傳以及控制或報警。
     幾乎可以適用與各種工業自動化控制過程中的液位測量與控制，可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
    測量范圍大，讀數直觀清晰；
    密封結合面少，不易滲漏,安全可靠；
    指示部分與被測介質完全隔離；
    易于安裝、維修方便。
工作原理與結構：
   磁性翻板（磁翻板）液位計是根據磁極耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。在此基礎上，不斷擴大其使用范圍，延伸出多種類型的產品，在檢測液位的同時我們賦予它們更多的實用功能。
   該類型的儀表都有一個容納浮球的腔體（稱為主體管或外殼）， 它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們 并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它 的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏 色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
    為了擴大它的使用范圍，還可以根據相關標準及要求增加液位變送裝置，以輸出多種電信號。其中，4～20mA電流信號是比較常用的一種。比如：在監測液位的 同時磁控開關信號可用于對液位進行控制或報警；在翻柱液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時，將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
