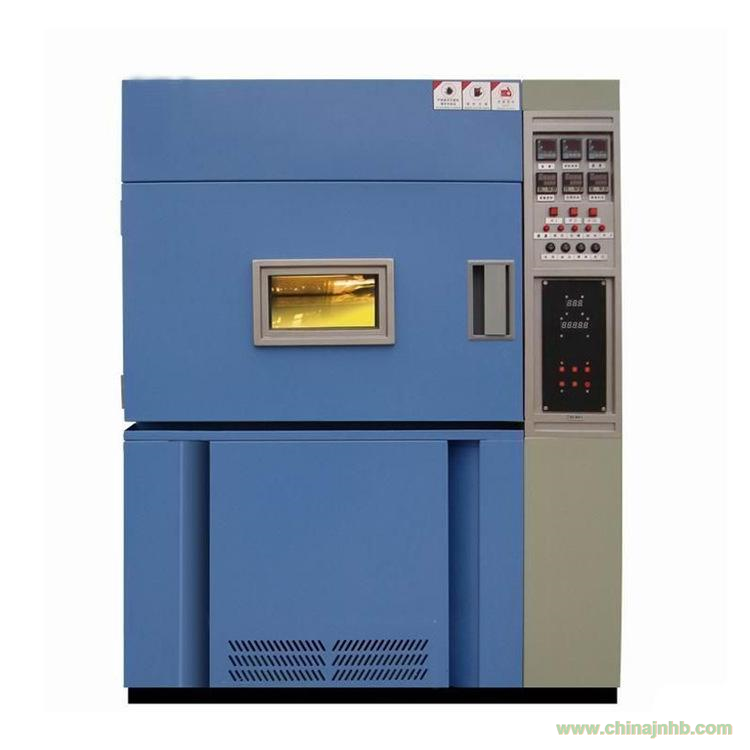

夾層安全玻璃耐輻照試驗機
一、概述
XY-BL-ZNF600夾層安全玻璃耐輻照試驗機是依據中華人民共和國國家標準GB 9656-2003、GB/T5137.3-2002、GB 9962-1999開發研制的專用檢測設備，適用于汽車用夾層玻璃、建筑用夾層玻璃和防火玻璃等各類夾膠玻璃的耐紫外線性能檢測，廣泛應用于深加工玻璃企業和各級質量監督檢驗部門
二、設備結構與工作原理
本設備采用無臭氧石英管式中壓水銀蒸汽弧光燈做為輻射光源照射夾層玻璃，以確定玻璃經一段時間照射后是否會出現明顯的變色或透射比降低現象。本儀器由電源、紫外燈、樣品桶、電機、減速機、控制電路等構成。紫外燈垂直放置于儀器內部樣品桶的垂直中軸上，樣品桶由電機和減速機驅動可以繞垂直軸線旋轉，試樣放置在樣品桶的內壁上通過樣品桶的旋轉獲得均勻的輻射照明，控制電路控制照射的時間和儀器腔內的溫度，以滿足試驗要求
三、符合標準
3.1 GB/T5137.3-2002《汽車安全玻璃耐輻照、高溫、潮濕、燃燒和耐模擬氣候試驗》
3.2 GB15763-2009 建筑用安全玻璃
3.3
GB 9656-2003 汽車安全玻璃
3.4
GB 9962-1999 夾層玻璃
四、設備介紹
4.1箱體結構：
4.1.1箱體外殼材料：A3鋼板噴塑處理
4.1.2內膽材料：SUS 鏡面不銹鋼板
4.1.3降溫方式為軸流風機排風
4.1.4箱門采用硅橡膠密封
4.1.5試樣架轉盤由鏡面不銹鋼制成
4.1.6試驗箱底部采用高品質可固定式 PU 活動輪
4.2電路控制系統：
4.2.1控制器：采用韓國“三元”數顯溫度測試儀，精度：±0.1℃
4.2.2溫度控制采用兩位式調節控制軸流風機排風降溫
4.2.3輕觸按鍵設定
4.2.4法國“施耐德”接觸器、熱繼電器
4.3恒溫系統：
4.3.1采用法國“泰康”制冷機組
4.3.2制冷劑進口環保型R404A
4.3.3不銹鋼翅片式電加熱器
五、技術參數
5.1工作室尺寸：600×600×600㎜
5.2外形尺寸：800×950×1550㎜
5.3溫度范圍：45±5℃
5.4樣品與燈軸距離：230㎜
5.5輻照光源：無臭氧石英管式中壓水銀蒸汽弧光燈，工作功率為750W±50W
5.6電源變壓器和電容器：能夠為弧光燈提供最小值為1100V的啟動峰壓和500V±10%的工作電壓
5.7試驗固定和旋轉裝置：試樣離燈軸230mm，其長度方向與燈軸平行；以1r/min~5r/min的速度繞著設置在軸心的輻照源旋轉，以保證均勻輻照
5.8試樣尺寸：76mm*300mm
5.9燈管電壓：500±50V
5.10樣架轉速：1～5r/min.
六、安全保護措施
控制系統檢測到下列保護裝置（單列）動作時，應能自動切斷整機系統，并能進行報警提示
6.1超溫保護裝置
6.2逆相,缺相保護裝置
6.3壓縮機過熱、高壓、過電流保護開關
6.4無熔絲開關過載保護
6.5電機短路、過載保護
6.6加熱器短路
6.7線路保險絲及全護套式端子
七、質量保證
7.1公司已通過GB/T19001-2016 / ISO9001：2015質量管理體系認證，嚴格按照該管理體系，組織產品的設計和生產
7.2現場安裝調試設備，并為客戶培訓操作使用人員
7.3在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修
7.4對保修期外的產品，我公司提供長期的技術服務
7.5售后服務響應時間：24小時內響應
