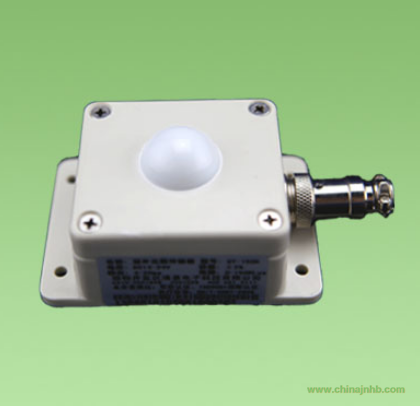

產品概述

光照傳感器內部采用了目前光照采集方面靈敏度的光敏采集器件，該器件擁有靈敏度高，反映迅速等諸多優點。內部還配有濾光片，余弦修正器，配合模擬電路，以及程序處理，對光照做了準確的曲線矯正。使可以很準確的輸出光照值。

適用范圍

可廣泛用環境、溫室、實驗室、養殖、建筑、高檔樓宇、工業廠房等的光線強度測量。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

工作原理

不同角度太陽光線透過余弦修正器匯聚到感光區域、匯聚到感光區域的太陽光通過藍色和黃色進口濾光片過濾掉可見光以外的光線；透過濾光片的可見光照射到進口光敏二極管，光敏二極管根據可見光照度大小轉換成電信號，電信號進入單片機系統，單片機系統根據溫度感應電路，將采集到的光電信號進行溫度補償，輸出的線性電信號。

數據轉換舉例：

列如輸出：KLUX=10mA, LUX=10mA

KLUX=（10-4)/(20-4)*200=75Klux

LUX=（10-4)/(20-4)*1000=375LUX=0.375Klux

光照強度=75.375KLUX.

技術參數

測量范圍： 0～200000  LUX

光譜范圍： 400-750 nm

測量精度：±2%

分辨率：1 LUX

信號輸出：

電壓型

供電電壓：7V～24V DC

輸出信號：0.4-2V

光照值（Lux）=（Klux以上輸出電壓-0.4）/1.6*200000+（Klux以下輸出電壓-0.4）/1.6*1000

電流型

供電電壓：12V～24V DC

輸出信號：4～20mA

光照值（Lux）=（Klux以上輸出電流-4）/16*200000+（Klux以下輸出電流-4）/16*1000設備功耗：<25mA

輸出負載：500Ω

485型

     供電電壓：7V～24V DC

通信協議：Modbus-RTU

防護等級：IP66

負載能力：小于600歐 一般建議250歐

響應時間：100ms

探頭線長：1.5米

尺寸、重量

外型尺寸：規格如下圖

整機重量：210g
