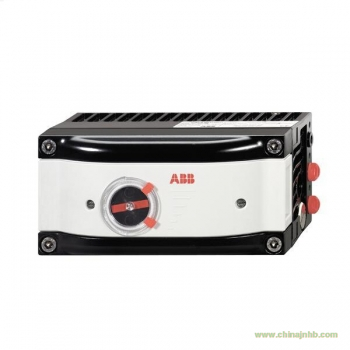

ABB智能閥門定位器v18345-1020421001 連接
ABB智能閥門定位器v18345-1020421001氣動連接
·使用與定位器氣源端口處標識的標準接口連接氣源
·連接定位器的輸出與氣動執行器的氣缸
ABB智能閥門定位器v18345-1020421001電氣連接
根據下列接線端子圖以及設計要求進行相應的配線（一般只需+11，-12，+31，-32）
|
＋11
|
－12
|
控制信號輸入端子（DC4---20mA，負載電阻Max.410歐姆）
|
|
＋31
|
－32
|
位置反饋輸出端子（DC4---20mA，DCS+24V供電）
|
|
＋41
|
－42
|
全關信號輸出端子（光電耦合器輸出）
|
|
＋51
|
－52
|
全開信號輸出端子（光電耦合器輸出）
|
|
＋81
|
－82
|
開關信號輸入端子（光電耦合器輸入）
|
|
＋83
|
－84
|
報警信號輸出端子（光電耦合器輸出）
|
|
＋41
|
－42
|
低位信號輸出端子（干簧管接點輸出，5---11VDC,<8mA）
|
|
＋51
|
－52
|
高位信號輸出端子（干簧管接點輸出，5---11VDC,<8mA）
|
ABB智能閥門定位器v18345-1020421001調試步驟 ：
1. 接通氣源，檢查減壓閥后壓力是否符合執行器的銘牌參數要求（定位器的最大供氣壓力為7Bar,但實際供氣壓力必須參考執行器所容許的最大氣源壓力）；
2. 接通4---20mA輸入信號。（定位器的工作電源取自輸入信號，由DCS二線制供電，端電壓為DC8.7V左右，不能將DC24V直接加至定位器，否則有可能損壞定位器電路）；
3. 檢查位置反饋桿的安裝角度（如定位器與執行器整體供貨，則由執行器供貨商安裝調試完 畢，只需作檢查確認，該步并非必須）：
·按住MODE鍵
·同時點擊↑或↓鍵，直到操作模式代碼1.3顯示出來
·松開MODE鍵。
·使用↑或↓鍵操作，使執行器分別運行到兩個終端位置，記錄兩終端角度。
·兩個角度應符合下列推薦角度范圍（最小角位移20度；無需嚴格對稱） ，直行程（小角度）應用在－28°---＋28°之內。 ，角行程（大角度）應用在－57°---＋57°之內。 ，全行程角度應不小于25°
4. 啟動自動調整程序方法一
·按住MODE鍵
·同時點擊↑或↓鍵，直到操作模式代碼1.1顯示出來 ，根據變換角度不同，分別選擇MODE鍵或ENTER鍵進行自動整定；
