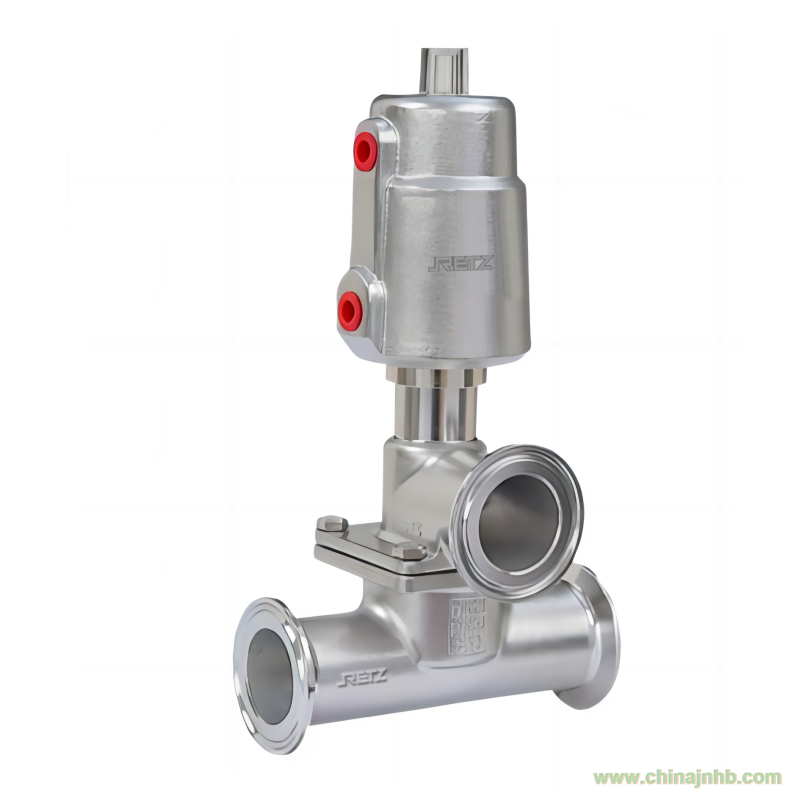

品牌：RETZ/我們一直致力于流體控制和測控領域的持續創新，始于2005……氣動垂直三通角座閥共有三處通孔，可以代替三通球閥。用于頻繁啟動工控，利用壓縮空氣驅動閥門開關，適用于垂直管道安裝的換向閥，實現垂直方向的分流或者混合功能
The
pneumatic vertical three-way angle seat valve has three through holes, which
can replace the three-way ball valve. Used for frequent startup of industrial
control, using compressed air to drive valve switches, suitable for vertical
pipeline installation of directional valves, achieving vertical direction
diversion or mixing function
進口氣動垂直三通角座閥工作原理
Working principle
01流向：非工作狀態，在彈簧力的作用下C常閉，AB流通。當執行器被壓縮氣體作用時，C開啟，B關閉，AC(垂直方向)流通。
02流向：非工作狀態，在彈簧力的作用下B常閉，AC（垂直方向）流通。當執行器被壓縮氣體作用時，B開啟，C關閉，AB流通。
03流向，非工作狀態，在彈簧力的作用下ABC全通，當執行器被壓縮氣體作用時，C關閉，AB流通。
04流向，非工作狀態，在彈簧力的作用下C常閉，AB流通。當執行器被壓縮氣體作用時，C開啟，ABC全通。
進口氣動垂直三通角座閥參數
工作壓力：0-1.6MPa(0-232psi)
控制壓力：0.3-0.8Mpa(43.5-116psi)
密封材質：PTFE
閥體材質：304/316/316L
執行器材質:不銹鋼、鋁、塑料
控制方式：常開，常閉，雙作用，自由態
控制介質：潔凈的壓縮空氣或中性氣體
規格尺寸：DN15-DN50
介質粘度：Max600mm2/s
介質溫度：-29℃—+200℃
環境溫度：-10℃—+80℃
連接方式：螺紋式、焊接式、法蘭式、快裝式
A向?yàn)樯?nbsp; 流安裝/B向?yàn)橄铝靼惭b
泄漏等級：DIN EN
12266 A級
適用介質：水、中性氣體或液體、酒精、油、有機溶劑、水蒸氣、染料、酸堿溶液
