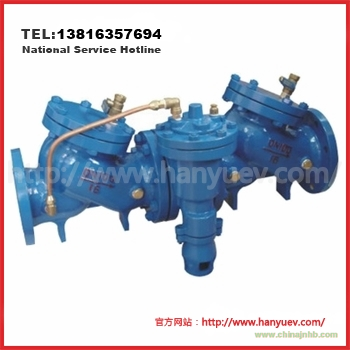

一、DFQ4LX倒流防止器產品概述
DFQ4LX倒流防止器是一種由進水止回閥、出水止回閥和泄水閥通過緊固件連接組成的直流式倒流防止器，其進水止回閥閥座密封面至出水止回閥閥座密封面之間構成閥腔。該閥進水端的供水壓力總是高于出水端水的壓力，水能很順利流過倒流防止器作正向流動，這時進水端的水壓總是高于閥腔內水壓，存在一個壓差△P，且0.024MPa≤△P≤0.055MPa，這個壓差驅動旁通的泄水閥處于關閉狀態，泄水閥不泄水；當進水端供水壓力下降至≤0.020MPa時，無論閥腔內的壓力多大，泄水閥開啟泄水，同時空氣通過與大氣相通的漏水斗進入閥腔，形成空氣隔斷，進口端水壓即使繼續下降形成負壓，也不會產生虹吸倒流。
DFQ4LX倒流防止器當出水端無水流出，若進水端供水壓力保持恒定，且進水端水壓高于閥腔內水壓，壓差0.024MPa≤△P≤0.055MPa，泄水閥處于關閉狀態；當出水端無水流出，若進水端供水壓力出現下降，雖然進水端水的壓力仍高于閥腔內水的壓力，但當△P在0.012MPa~0.023MPa左右時，旁通泄水閥就開啟泄水，閥腔內的水(或部分)被排出，當出水管路因某種原因而水壓上升，而且出水止回閥泄漏，造成閥腔內壓力上升，這時當△P在0.012MPa~0.023MPa左右時泄水閥開啟將反流水排出，只要泄水閥開啟，空氣立即通過與大氣相通的漏水斗進入閥腔，形成空氣隔斷。
二、DFQ4LX倒流防止器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥 體
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
閥 蓋
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
3
|
閥 瓣
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
4
|
閥 座
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
304
|
316
|
316L
|
|
5
|
閥 桿
|
2Cr13
|
2Cr13
|
2Cr13
|
304
|
316
|
316L
|
|
6
|
膜 片
|
NBR
|
NBR
|
NBR
|
NBR
|
NBR
|
NBR
|
|
7
|
膜片壓板
|
WCB
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
8
|
彈 簧
|
60Si2Mn
|
60Si2Mn
|
60Si2Mn
|
304
|
316
|
316L
|
三、DFQ4LX倒流防止器主要技術規范表
尊敬的用戶！如果你需訂購我廠倒流防止器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、法蘭執行標準及法蘭密封面形式等，本產品面漆顏色除用戶特殊要求外，一般為綠色或藍色，更多倒流防止器相關產品介紹請瀏覽：
