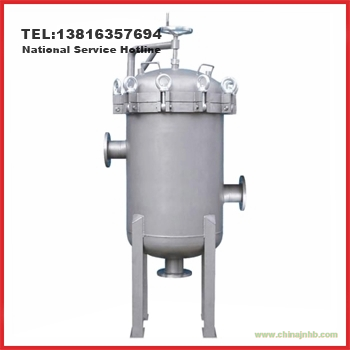

一、LPGKG(D)立式高低接管倒濾式快開過濾器產品概述
LPGKG(D)立式高低接管倒濾式快開過濾器主要由高低接管、筒體、濾籃、懸臂、平行手輪、閉鎖裝置、上蓋及連接上蓋的絲杠裝置等組成，其濾籃設于筒體的內部，上蓋安裝在筒體的頂端，平行手輪裝設在筒蓋的上方，懸臂設置于筒體的外側，閉鎖裝置連接頂蓋和筒體。本產品通過平行手輪和絲杠的配合實現上蓋的開啟，無需借助其他輔助工具，再通過懸臂的軸孔間隙配合實現頂蓋位置的快速移動，同時絲杠還可對上蓋施加一定壓力起到密封輔助作用，保證快開過濾器運行的可靠性。
LPGKG(D)立式高低接管倒濾式快開過濾器設計與制造、檢驗及驗收符合《JB/T 7538-2016管道用籃式過濾器》標準，其采用絲杠壓緊型，結構緊湊，克服常規籃式過濾器清洗、更換濾芯過程繁瑣，開啟不便，人員使用過多等缺陷，具有安裝、拆卸、清洗、檢查迅速方便的優點。
二、LPGKG(D)立式高低接管倒濾式快開過濾器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
筒 體
|
Q235B
|
20#
|
S32168
|
S30408
|
S31608
|
S31603
|
|
2
|
接 管
|
Q235B
|
20#
|
S32168
|
S30408
|
S31608
|
S31603
|
|
3
|
法 蘭
|
Q235B
|
A105
|
321
|
304
|
316
|
316L
|
|
4
|
封 頭
|
Q235B
|
20#
|
S32168
|
S30408
|
S31608
|
S31603
|
|
5
|
密 封 件
|
金屬纏繞墊、柔性石墨、聚四氟乙烯
|
|
6
|
濾 籃
|
304
|
304
|
321
|
304
|
316
|
316L
|
|
7
|
排 放 口
|
Q235B
|
20#
|
321
|
304
|
316
|
316L
|
三、LPGKG(D)立式高低接管倒濾式快開過濾器主要技術規范表
尊敬的用戶！如果你需訂購我廠籃式過濾器產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，如無法提供型號，煩請告知公稱直徑、公稱壓力、殼體材質、法蘭標準、濾籃材質及過濾精度等，與本產品同系列的主要有：LPGKG立式高低接管正濾式快開過濾器(斜口網式)、LPGKG立式高低接管正濾式快開過濾器(直口網式)、LPGKG(D)立式高低接管倒濾式快開過濾器(斜口網式)、LPGKG(D)立式高低接管倒濾式快開過濾器(直口網式)。
