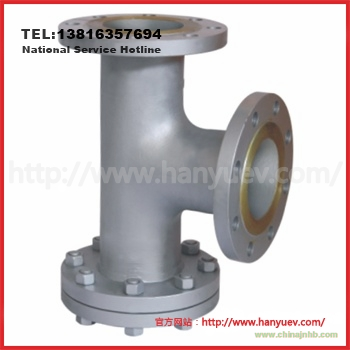

一、三通反折流T型過濾器產品概述
三通反折流T型過濾器由三通、法蘭、法蘭蓋、排放絲堵、濾網濾筒和濾芯擋圈等構成，其法蘭通過電焊工藝焊接在三通管的管口上，圓型濾芯擋圈正置于三通管件的直通管形的入口處，圓臺型濾芯一端放置在圓形擋圈上，另一端用法蘭蓋壓緊固定，該濾芯由濾筒和安裝在濾筒外的濾網兩部分組成，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出。
三通正折流T型過濾器接口端連接方式可采用法蘭、對焊、承插焊和內螺紋等，其主要用于化工、石油化工、輕工等生產中的液體及氣體物料，用以過濾其固體雜質，其通常裝設在泵、閥門、壓縮機的入口或流量儀表前的管道上，以保護此類設備或儀表。本產品宜安裝在有90°流向變化處，以節省彎頭。
二、三通反折流T型過濾器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
三 通
|
20#
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
2
|
法 蘭
|
A105
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
3
|
法 蘭 蓋
|
Q235-A
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
4
|
濾網濾筒
|
304
|
304
|
304
|
304
|
304
|
316
|
316L
|
|
5
|
螺 栓
|
35CrMoA
|
35CrMoA
|
35CrMoA
|
35CrMoA
|
304
|
316
|
316L
|
|
6
|
螺 母
|
35#
|
30CrMo
|
30CrMo
|
30CrMo
|
304
|
316
|
316L
|
|
7
|
墊 片
|
金屬纏繞墊、柔性石墨、聚四氟乙烯
|
|
8
|
排放絲堵
|
304
|
304
|
304
|
304
|
304
|
316
|
316L
|
三、三通反折流T型過濾器主要技術規范表
尊敬的用戶！如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，本產品根據實際工況需要可采用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-1991化工管道過濾器》等標準設計和制造。
